超声波/太阳能明渠流量计
产品详情

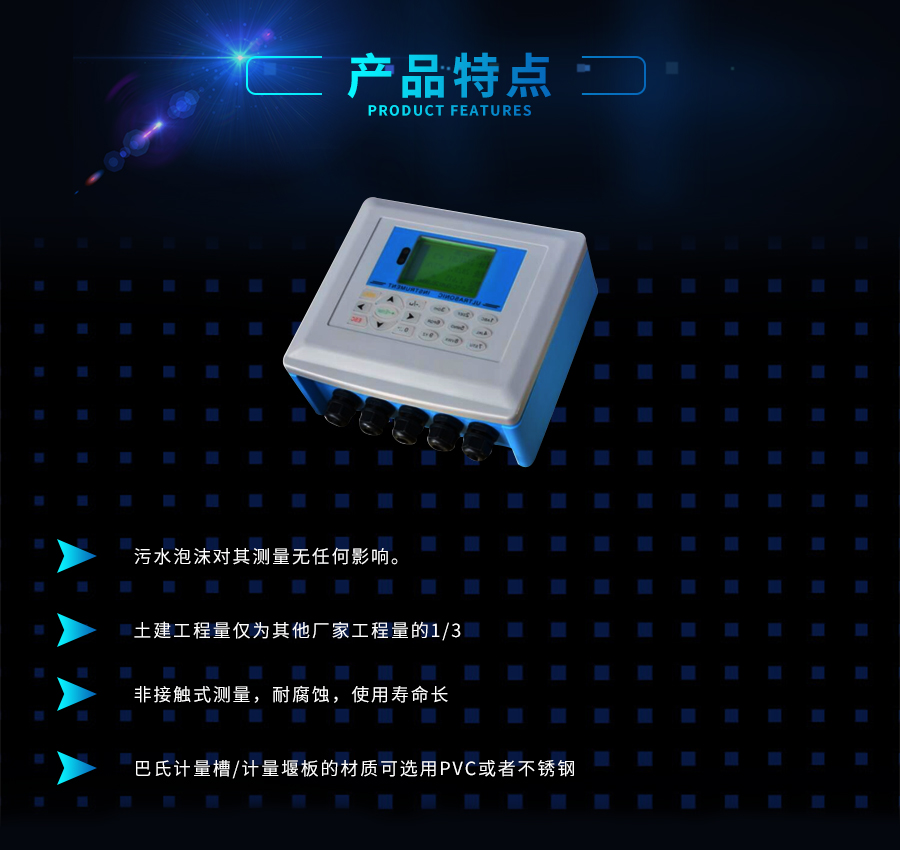

超声波明渠流量计


超声波明渠流量计是用于测量企业自流管(渠)道污水排放计量的新型流量仪表,简称“污水流量计”。它广泛用于石油、化工、纺织、制药行业的污水排放计量,是城市污染防治和环保部门监控污水排放的必要仪表之一,也是水利部门农灌水排放计量的必备仪表。

该流量计采用水力测流、超声波测位、微电脑处理、数字显示等技术,能在较恶劣的环境下安装、自动计量,具有较高的可靠性和较强的抗干能力。安装维护方便,读数简捷。





超声波明渠流量计用户在选型时,要确认现场使用要求和位置,根据客户的实际情况选择准确的型号,我公司可以做非标处理。

目前标准的可分为:

A、巴歇尓槽安装方式

B、矩形堰安装方式

C、三角堰安装方式


A、巴歇尓槽

原理:

  LMT明渠流量计是根据特定形状的巴歇尔计量槽/堰板计量槽,保证其一定液位高度,得知一定流量,选用巴歇尔槽/堰板计量槽作为特定流道,测量精度高,安装方便,传感器测量出液位高度,通过89C52系列单片机处理得出瞬间流量和累计流量值,流量可用下式表示:

  Q=KHn

  Q:瞬间流量(t/h) K:流量常数

  H:液位高度 n:n次方值

  瞬间流量经累计积算处理得出累计流量。

应用区域:

  由于明渠流量计非压力流的特点,被广泛应用于污水排放口,适用于化工、冶金、环保、制药等各类企业污水的测量和控制。

示意图:

5

6

•巴歇尔槽的中心线要与渠道的中心线重合,使水流进入巴歇尔槽不出现偏流。

•巴歇尔槽通水后,水的流态要自由流。巴歇尔槽的淹没度要小于规定的临界淹没度。

•巴歇尔槽的上游应有大于5倍渠道宽的平直段,使水流能平稳进入巴歇尔槽。即没有左右偏流,也没有渠道坡降形成的冲力。(如图所示)

•巴歇尔槽安装在渠道上要牢固。与渠道侧壁、渠底连结要紧密,不能漏水。使水流全部流经巴歇尔槽的计量部位。巴歇尔槽的计量部位是槽内喉道段


B、矩形堰

1、适合空间狭小的窨井水泥管道

2、大量雨水和污水时也不损坏探头

3、水泥管道无水位差,也能安装

7


C、三角堰

适用于枯井、下水道等狭窄位置,客户又不便于施工的现场

1、适合空间狭小的小流量渠道

2、污水泡沫不影响其正常测量

3、免调试

8
