气体涡轮流量计
产品详情

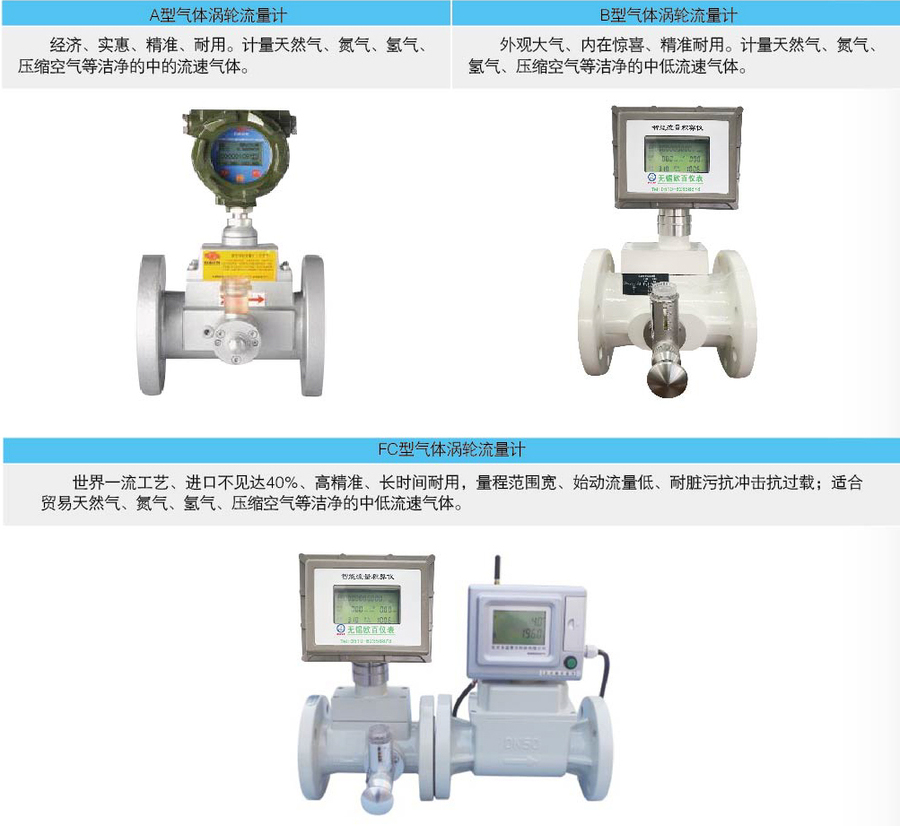

气体涡轮流量计

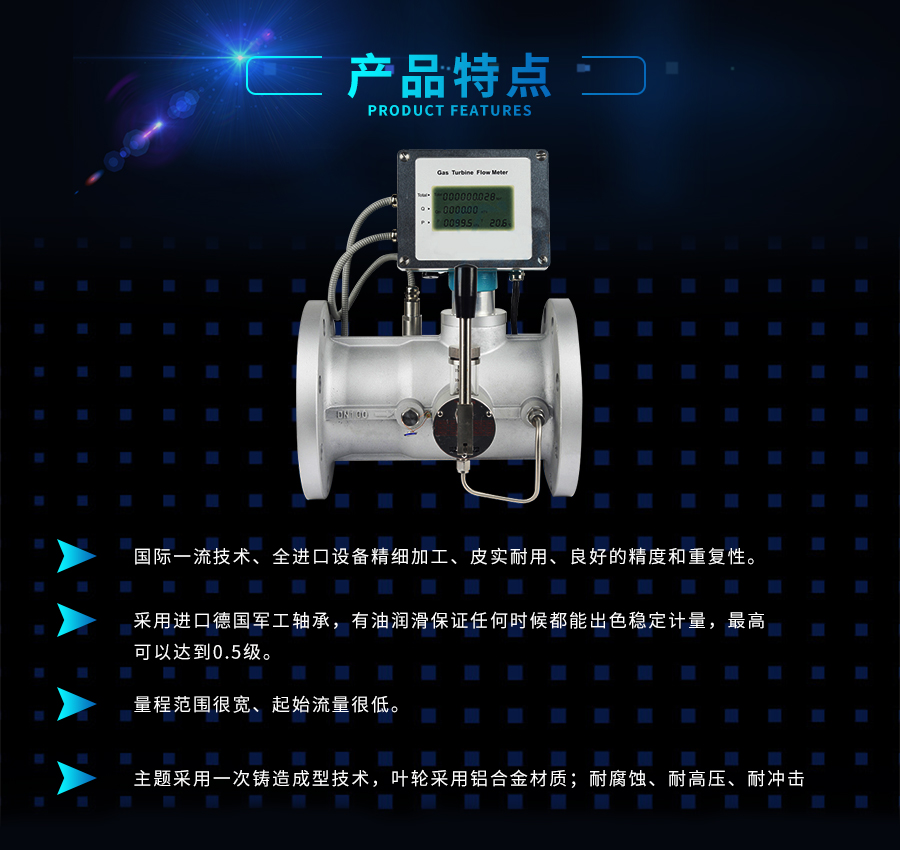

气体涡轮流量计是我公司新研发的第五代气体涡轮流量计,借鉴航空技术的先进理念综合了流体力学、电磁学等理论而自行研制开发的集温度、压力、流量传感和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表,具有出色的低压和高压计量性能,多种信号输出方式以及对流体扰东德低敏感性。使得OBWQ系列气体涡轮流量计成为一种特别优秀德能准确计量气体积量德商业贸易计量仪表。


广泛适用于城市燃气管网的计量、工业燃气的计量、燃气调压站的计量、能源管理等计量,已出口东南亚、中东地区、俄罗斯、印度、巴基斯坦等国家,产品性能达到国际领先水平。


我公司致力于为广大用户提供高可靠性的产品,表芯采用一体化设计,并拥有多项专利技术,该产品取得国家防爆合格证,防爆标志为ExiallCT6GB(本安型)









仪表孔径

E型和D型:50mm、80mm、100mm、150mm、200mm

F型和FG型:25mm、50mm、80mm、100mm、150mm、200mm、250mm、300mm

公称压力

1.6MPa、2.5MPa、4.0MPa、6.3MPa(高于次压力需要定制)

补偿方式

温度压力双补偿

输出信号

脉冲、4-20mA、RS484、IC卡信号

通讯协议

MODBUS-RTU,HART(定做)

供电电源

1、强电24DC直流电源

2、电池供电,3.6V锂电池

使用条件

介质温度:-20℃-80℃   环境温度:-30℃-60

相对湿度:5%-90%   大气压力:86kpa-106kpa

防护等级

IP65、IP67

防爆等级

Ec d IIC T6 Gb

适用介质

天然气、压缩气体、氮气等中低流速气体

量程比

1:10--1:20

精度

1.0、1.5

材质

W型和D型:铝合金。 F型口径≤200:铝合金;口径250、300:不锈钢

产品标准

GB_T 21391-2008

安装方向

水平安装



A型流量范围和尺寸表

型号规格

公称通径

DNmm

始动流量

m³/h

流量范围

m³/h

工作压力

MPa

安装方式

mm

mm

OBLWQ—40

40

1.8

2.5

5-90

1.6

2.5

4.0

6.3

10

16

26

42

螺纹

法兰

200

250

OBLWQ—50

50

2.5

5

7-140

法兰

200

300

OBLWQ—80

80

6

10

18-360

法兰

240

350

OBLWQ—100

100

8

12

28-560

法兰

300

400

OBLWQ—150

150

10

15

65-1300

法兰

450

450

OBLWQ—200

200

35

60

110-2200

法兰

600

450

OBLWQ—250

250

40

180-3600

法兰

450

500


AB型流量范围和尺寸表

口径

流量范围(m³/h

始动流量(m³/h

压力损失(kpa

耐压等级(MPa

尺寸(mm

长(A

宽(B)

(D

高(H

DN50

10-100

≤2.0

2.2

1.6

200

160

165

360

DN80

20-400

≤4.0

2.2

2.5

240

176

200

390

DN100

32-650

≤6.0

2.3

4.0

300

186

220

410

DN150

50-1000

≤9.0

1.4


450

216

285

490

DN200

125-2500

≤22.0

2.0


600

243

340

523

注:1、法兰标准为GB/T9113-2010突面整体钢制法兰。

2、PN4.0MPa以上,为特殊规格,外形尺寸请与厂家联系

3、安装时,请考虑流量计和管道两端密封垫片的厚度(3-5)mm左右。

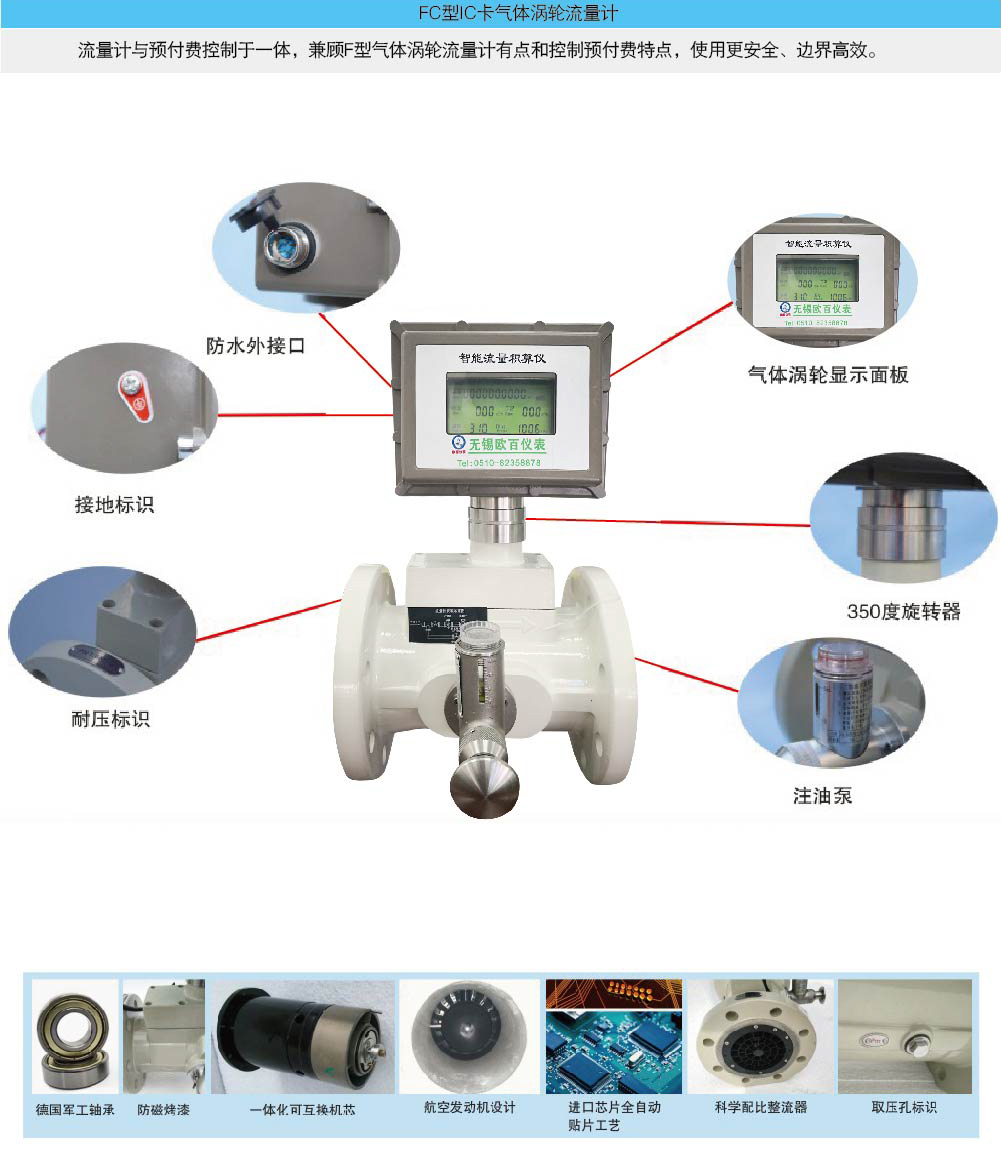

FC型流量范围和尺寸

口径

流量范围(m³/h

始动流量(m³/h

压力损失(kpa

耐压等级(MPa

尺寸(mm

长(A

宽(B

(D)

高(H

DN25

2-20

≤1.0

0.7

1.6

2.5

4.0

200

130

115

330

DN25

5-70

≤1.6

1.2

200

130

115

330

DN50

6-100

≤1.4

1.2

200

160

165

360

DN50

10-160

≤2.0

2.2

200

160

165

360

DN80

13-250

≤2.8

1.2

240

176

200

390

DN80

20-400

≤4.0

2.2

240

176

200

390

DN100

20-400

≤4.0

1.2

300

186

220

410

DN100

32-650

≤6.0

2.3

300

186

220

410

DN150

50-1000

≤9.0

1.3

450

216

285

490

DN150

80-1600

≤12.0

2.3

450

216

285

490

DN200

80-1600

≤17.0

1.0

600

243

340

523

DN200

125-2500

≤22.0

2.0

600

243

340

523

DN250

125-2500

≤25.0

1.0

300

270

405

580

DN250

200-4000

≤32.0

2.0

300

270

405

580

DN300

200-4000

≤37.0

1.0

320

300

460

663

DN300

320-6500

≤45.0

2.2

320

300

460

663

注:1、法兰标准为GB/T9113-2010突面整体钢制法兰。

2、PN4.0MPa以上,为特殊规格,外形尺寸请与厂家联系

3、安装时,请考虑流量计和管道两端密封垫片的厚度(3-5)mm左右。
